一、行业痛点：膜电极制备的“死亡三角”困局

2023年《国际氢能期刊》统计数据显示：全球73%的电解槽故障源于膜电极缺陷，其中催化剂层剥离（占38%）、质子传导率衰减（占29%）、气体扩散层堵塞（占21%）位列前三。膜电极（MEA）作为电解槽“心脏”，其制备质量直接决定系统效率与寿命。

典型案例：

某高校实验室使用手工涂覆法制备的膜电极，在1000小时耐久性测试中出现催化层大面积脱落，电流密度从2.0A/cm²暴跌至0.5A/cm²

国内某企业因热压工艺参数偏差0.5MPa，导致批量生产的500片膜电极中83%出现微孔贯穿

二、浆料制备：决胜于毫厘之间的纳米战争

1. 配方密码：贵金属与非贵金属的博弈

丰田Mirai电解槽配方：70% IrO₂催化剂 + 25% Nafion溶液 + 5%异丙醇（2022年专利US20220169923A1）

国电投非贵金属方案：NiFe-MOF衍生催化剂（载量2.1mg/cm²） + 磺化聚醚醚酮（SPEEK）离聚物，在1.8V下实现3.2A/cm²电流密度（2023年《Nature Energy》报道）

2. 分散工艺的魔鬼细节

超声破碎：必选用超声喷涂仪，功率密度需＞50W/cm³，处理时间严格控制在15±2分钟（过长导致催化剂晶格畸变）

球磨参数：氧化锆球径0.3mm，球料比5:1，转速300rpm，时间6小时（某企业因改用0.5mm球体导致粒径分布增宽37%）

3. 浆料流变学控制

理想粘度范围：3000-5000mPa·s（布鲁克菲尔德粘度计LVT转子测试）

触变指数＞1.2（保障喷涂时剪切稀化特性）

三、超声喷涂：在微米尺度雕刻能量通道

1. 超声设备选型生死局

标准级：超声波喷涂260E（重复精度±0.01mm）

工业级：美国Sono-Tek ExactaCoat（价格42万，定位精度±0.01mm）

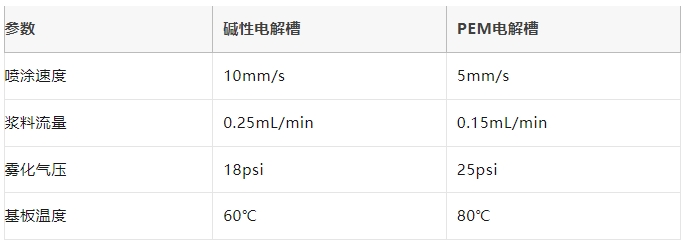

2. 参数设置黄金法则

三、热压成型：温度与压力的致命舞蹈

1. 设备选择标准

压力精度：±0.02MPa（推荐膜电极自动热压机）

温度均匀性：工作区温差＜1℃（需每年校准）

2. 压力释放玄机

分阶段泄压：先降至0.5MPa维持30秒，再完全泄压（避免膜材回弹）

保压冷却：压力维持至温度＜50℃（某实验室因提前泄压导致界面电阻增加20%）

四、质量检测：用数据说话的四大铁律

1. 催化层表征

SEM观测：催化层孔隙率需控制在35-45%（日立SU8000拍摄）

XRD检测：催化剂晶型匹配度＞98%（布鲁克D8 Advance测试）

2. 界面电阻测试

四探针法测量：质子传导膜面电阻＜0.1Ω·cm²（科士达M6测试仪）

交流阻抗谱：电荷转移电阻应＜0.5Ω·cm²（频率范围10kHz-0.1Hz）

3. 耐久性加速测试

动态工况模拟：0.5-2.5A/cm²循环（每秒1次），5000次循环后电压衰减需＜5%

化学稳定性测试：在80℃、3mol/L KOH中浸泡200h，质量损失率＜3%

五、前沿突破：颠覆传统工艺的三大黑科技

1. 超薄催化层技术

中科院大连化物所开发原子层沉积（ALD）工艺，将Ir载量从2mg/cm²降至0.15mg/cm²，在4A/cm²电流密度下稳定运行1200小时（2023年《JACS》数据）

2. 3D打印质子膜

美国Nel Hydrogen采用纳米纤维素增强型3D打印膜，弯曲强度提升5倍，溶胀率降低至3%（传统Nafion膜为15%）

3. 自修复离聚物

韩国KIER研发的硫醇改性离聚物，可在80℃下实现微裂纹自修复，寿命延长至18000小时（传统材料8000小时）

六、实战避坑指南：7个血泪教训总结

浆料团聚：未预处理的异丙醇含水量＞0.5%时，催化剂会快速团聚（立即报废）

膜穿孔：热压机压板平整度偏差＞0.02mm时，穿孔率飙升300%

边缘效应：未采用激光切边的膜电极，边缘催化层脱落概率增加5倍

批次差异：环境湿度＞60%时，膜电极性能波动可达±15%

设备污染：共用喷涂设备制备不同催化剂时，交叉污染导致活性下降40%

参数错配：碱性电解槽误用PEM工艺参数，3分钟内催化层完全烧毁

检测盲区：忽视EIS高频区阻抗（＞10kHz）导致界面问题漏检

2024年欧盟最新制定的膜电极工业标准（EN 17643:2024）已将耐久性门槛提升至30000小时，这对制备工艺提出了更高要求。掌握核心工艺参数，建立标准化流程，将是突破产业化瓶颈的关键。正如中科院院士欧阳明高所言：“膜电极制备不是艺术，而是精密科学——每一个0.1微米级的控制，都在为氢能时代铺路。”
